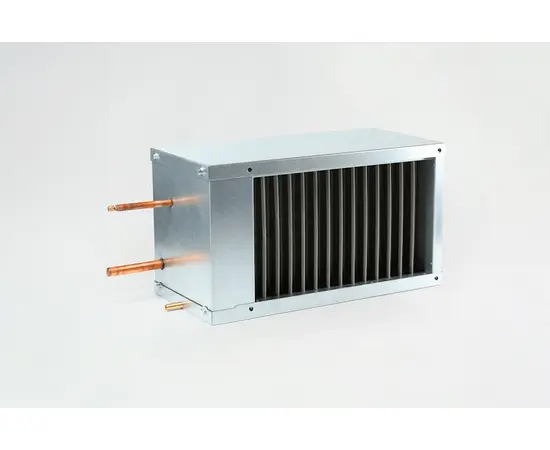

Nevatom OFP 90-50/3

Фреоновый охладитель для прямоугольных каналов

Канальные фреоновые охладители серии Nevatom OFP 90-50/3 используются для охлаждения воздуха с помощью испарения фреонового хладагента, подаваемого от холодильных машин - компрессорно-коненсаторных блоков (ККБ).

Воздухоохладители создаются в стандартном исполнении одноконтурные, 3-х рядные, с правым подключением по ходу движения воздуха.

Особенности канального охладителя Nevatom OFP 90-50/3

• каплеуловитель с поддоном встроены в корпус;
• быстрый вывод конденсата через поддон и медную трубку;
• эффективный захват и вывод влаги даже при разгоне воздушных потоков свыше 2,5 м/с;
• поддон охладителя проклеен теплоизолируещим материалов;
• гарантийный срок 18 месяцев.

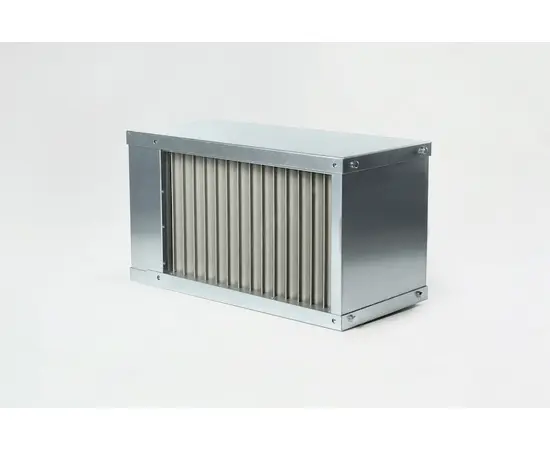

Конструкция фреонового охладителя Неватом OFP 90-50/3

1. Корпус изготовлен из оцинкованной стали толщиной 1мм.
2. Теплообменник изготовлен из алюминиевых пластин, насаженных на медные трубки диаметром 9,52 мм.
3. Шаг между ламелями в стандартном исполнении: 2,4 мм.
4. Блок каплеуловителя изготовлен из пластикового профиля, имеющего специальные изгибы, которые задерживают капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя.
5. Влага стекает и скапливается в нижнем поддоне, который изготовлен из оцинкованной стали и имеет трубку для отвода конденсата. Наружная поверхность поддона защищена теплоизолирующим материалом.

Монтаж фреонового охладителя для прямоугольных каналов Nevatom OFP 90-50/3

Фреоновые воздухоохладители устанавливаются в горизонтальном положении поддоном вниз. Для предотвращения загрязнения охладителя необходимо установить перед ним воздушный фильтр.

При установке охладителя после вентилятора рекомендуется предусмотреть между ними участок воздуховода длиной 1-1,5 м для выравнивания потока воздуха.

Условия эксплуатации Nevatom OFP 90-50/3

Воздухоохладители предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69.

Воздухоохладители служат для охлаждения воздуха и других невзрывоопасных газовых смесей, не содержащих липких веществ, волокнистых и абразивных материалов. При этом содержание пыли и других твердых примесей не должно превышать 100 мг/м3. Следует учесть, что агрессивность перемещаемых невзрывоопасных газовых смесей по отношению к углеродистым сталям обыкновенного качества недолжна превышать агрессивность воздуха.
