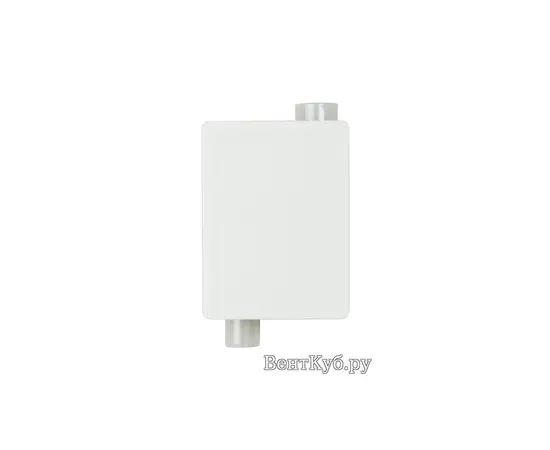

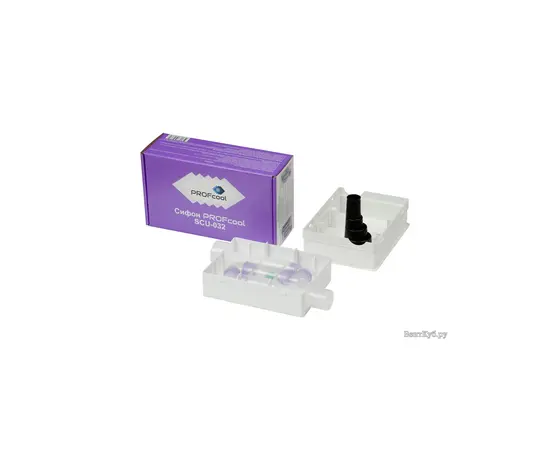

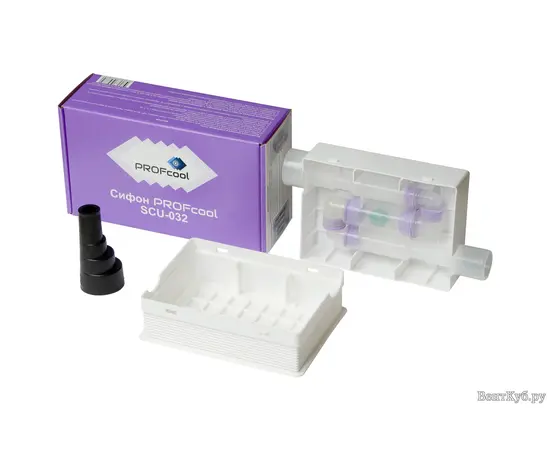

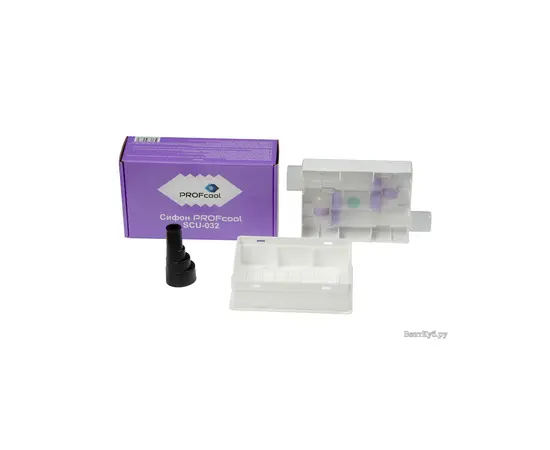

Cифон дренажный PROFcool SCU-032 с обратным клапаном
Дренажный сифон PROFcool SCU-032 используется для сбора конденсата от систем кондиционирования воздуха. Сифон SCU-032 не пропускает запах из канализации при высыхании воды в гидрозатворе.
Принцип работы сифона PROFcool SCU-032:

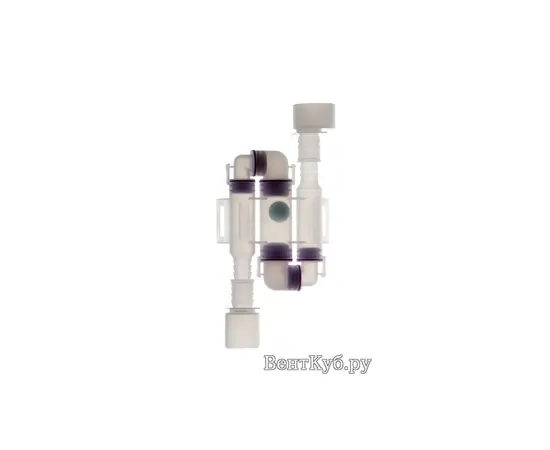

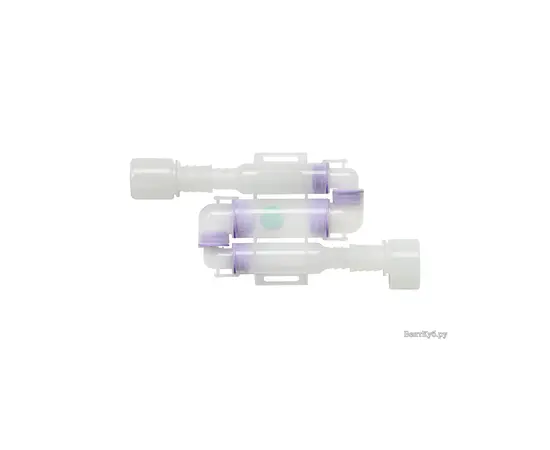

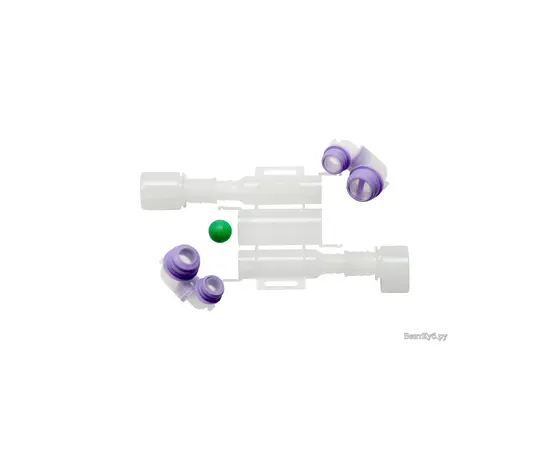

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков. Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

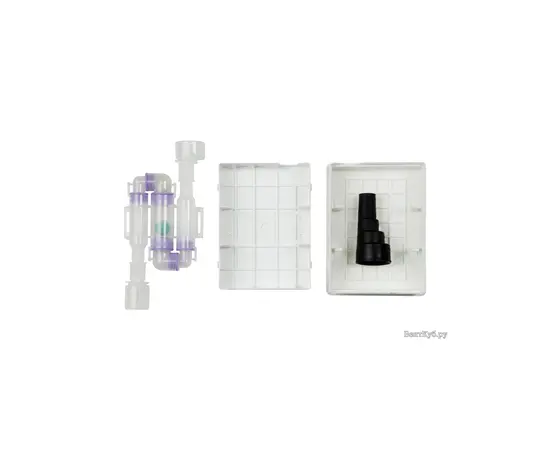

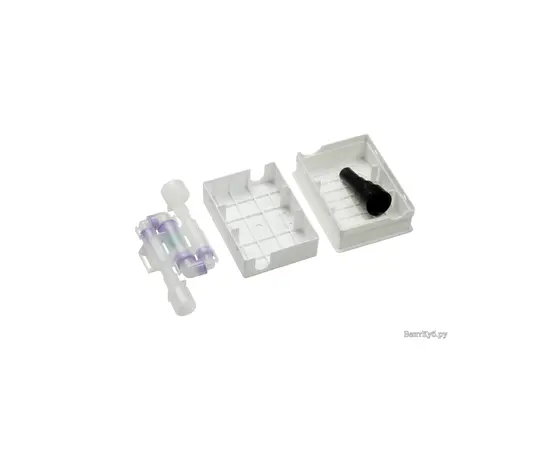

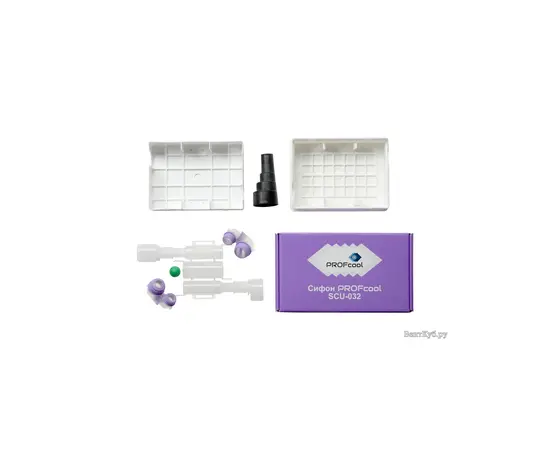

Комплектация:

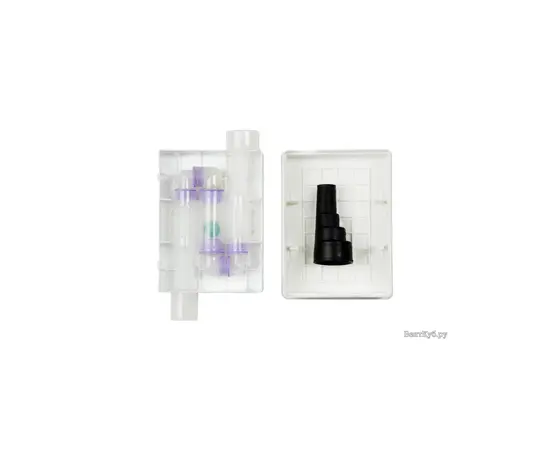

- Нижняя часть монтажной коробка 166*120*42мм (В*Ш*Г) из УПС.

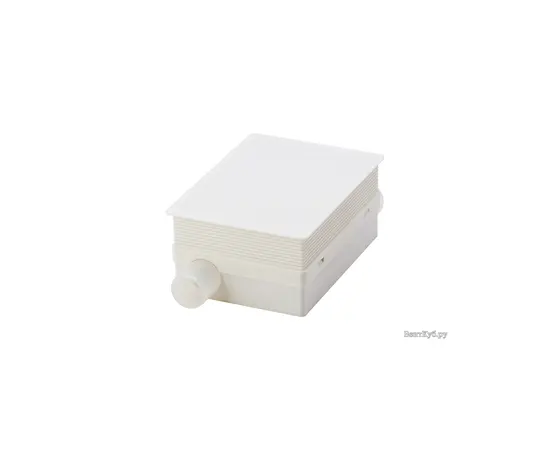

- Верхняя часть монтажной коробки 176*130*48мм (В*Ш*Г) из УПС, имеющая подрезаемую по уровню штукатурки декоративную крышку 176х130мм с пружинными зажимами для крепления к нижней монтажной коробке.
- Сифон разборный с гидрозатвором и механическим запахозапирающим устройством – шариком, из ПП.
Особенности монтажа в углубление стены:
- Корпус сифона монтируется в углублении стены строго вертикально, чтобы надпись ”UP” была сверху. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.
- К входному и выпускному патрубку подсоединяются трубопроводы.
- Перед заделкой трубопроводов провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».
- Лицевую крышку сифона необходимо закрыть во избежание царапин во время отделки.
- После проведения испытания и завершения отделки стены, верхняя часть монтажной коробки отрезается вровень к поверхности стены по углубленным ребрам.
- Затем крышка отрезается по ближайшему углублению на ребрах и закрывается на пружинные зажимы к нижней части монтажной коробки.
Особенности монтажа по верх стены (например, в канализационной шахте):
- Сифон монтируется сразу на стену. Он может быть установлен как в монтажной коробке так и без нее. К месту установки необходим доступ для дальнейшего обслуживания сифона. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.
- К входному и выпускному патрубку подсоединяются трубопроводы.
- Необходимо провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».
- Инструкция: Скачать / Посмотреть
