Nevatom SRM-D 5A

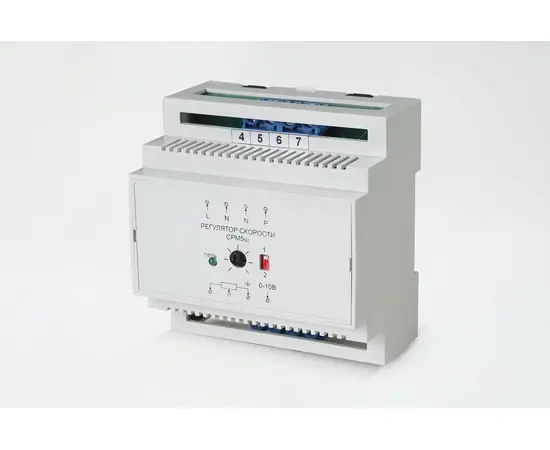

Симисторный регулятор скорости SRM-D 5A Неватом с установкой на DIN-рейку

Симисторные регуляторы SRM-D 5A предназначены для установки в щиты управления на DIN-рейку. Плавное регулирование ведется от 100 до 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора.

Возможно управление от внешнего сигнала 0-10 В или потенциометра номиналом 4,7-10 кОм. Применяется в системах вентиляции для регулирования скорости вращения канальных вентиляторов.

При подаче питания на входные клеммы регулятора, на двигатель вентилятора подается напряжение, при этом на передней панели загорается зеленый светодиод.

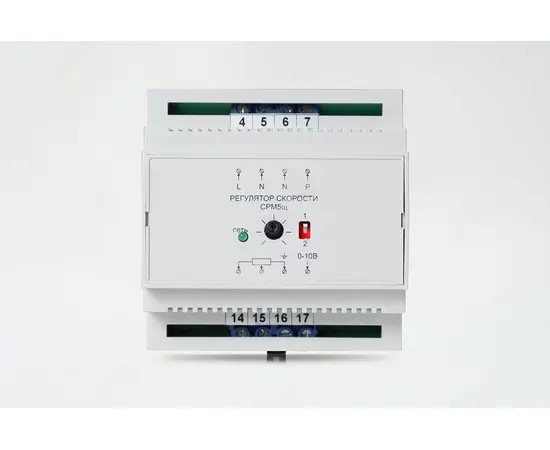

Необходимая скорость вращения задается поворотной ручкой на лицевой панели регулятора, либо дистанционно. Режим работы выбирается переключением переключателя на лицевой панели регулятора.

Для выключения вентилятора необходимо снять напряжение с регулятора.

Особенности регулятора скорости СРМ5Щ Неватом

• Напряжение питания: 220 В ± 15%
• Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В
• Диапазон рабочих температур: 0 ... 40 С°
• Степень защиты: 20IP

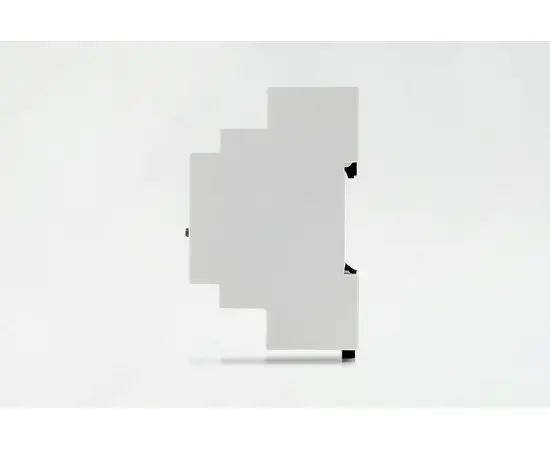

• Монтаж: на DIN-рейку
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
• Усилие затяжки: 0,3 Н/м.

Возможны два режима управления вентилятором:

Локальный — вентилятор управляется с лицевой панели регулятора, устанавливается при производителем по умолчанию.

Дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением 0-10 В или переменным резистором 4,7 - 10 кОм.

Недопустимо одновременное подключение сопротивления и сигнала 0-10 В. Задание необходимого режима работы производится переключателем на лицевой панели регулятора.

Характеристики регулятора СРМ5Щ
