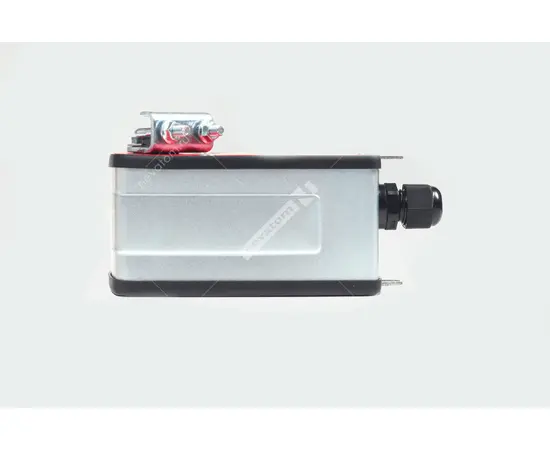

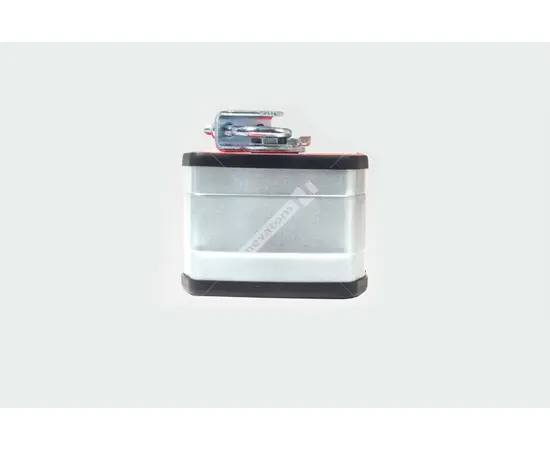

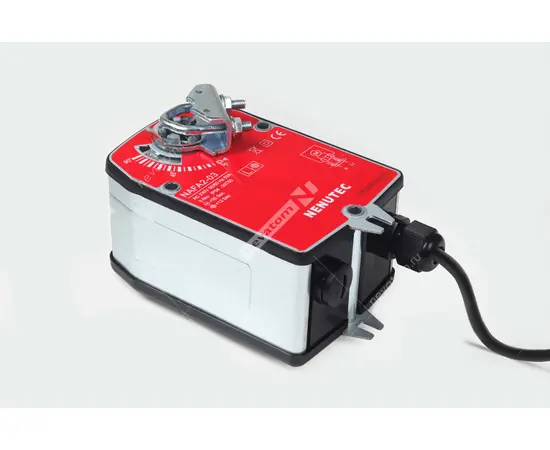

Электрический привод NAFA 2-03 (230В, 3 Нм) для воздушной заслонки с возвратной пружиной
Главным предназначением вентиляционного электропривода NAFA 2-03 (230В, 3 Нм) с возвратной пружиной является применение в системах вентиляции и кондиционирования.
Электропривод используется совместно с воздушными заслонками и клапанами, узлами прохода, клапанами для крышных вентилятор и пр.
Поворотные электроприводы предназначены для управления трехходовым клапаном. Они поворачивают шар внутри трехходового крана — регулирующее устройство — в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота настраивается при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Особенности электроприводов NAFA 2-03 (230В, 3 Нм) для воздушных заслонок
В зависимости от модели привода могут иметь следующие характеристики:
- Крутящий момент от 2 до 10 нМ (размер клапана до 2 м2 );
- Рабочее напряжение 24 или 220 В;
- Наличие вспомогательного переключателя для индикации положения заслонки на устройстве управления;
- Выбор направления вращения.
Назначение
- Для воздушных заслонок
- Для воздушных клапанов
Возвратная пружина
Пружина обеспечивает аварийное открытие или закрытие клапана для защиты оборудования при отсутствии электропитания
Да
Момент вращения (Нм)
3

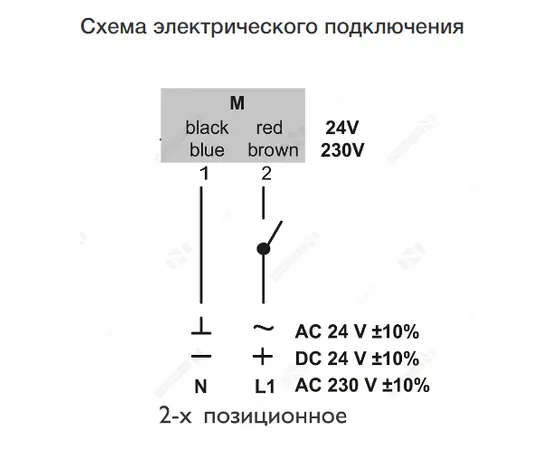

Тип управления
- 2-х позиционное
Размер клапана/заслонки (м²)
0,6
Время срабатывания (сек)
25 - 55
Ресурс (вращения)
60000
Угол вращения
0° - 90°
Угол ограничения
0° - 90°
Расчетная мощность кабеля (ВА)
10
Потребляемая мощность при работе (Вт)
7,2
Потребляемая мощность при удержании (Вт)
1,2
Температурный диапазон эксплуатации (°C)
- 20 ~ + 50
Влажность воздуха (RH)
5% - 95%
Питание и защита
Напряжение (В)
230
Частота тока (Гц)
50
Класс электрозащиты
II
Класс пылевлагозащиты
IP 54
Производитель
Бренд
Nenutec
Серия
NAFA
Страна производитель
Китай
Гарантия
1 год
